XTK-103TDL型在線式激光水分儀

技術原理：
自然界中，每種氣體都會吸收特定波長的光，當一束白光（包含所有波長成分）穿過氣體后，輸出光減弱或缺失這些波長成分。在光譜學上，

通過氣體的吸收譜線的構成，可以分辨物質的組份。而我們可以通過分析某種氣體某一吸收譜線對該波長光的吸收程度，來計算該氣體的濃度。
半導體激光器發射出的特定波長的激光束穿過被測氣體時，被測氣體對激光束進行吸收導致激光強度產生衰減，激光強度的衰減與被測氣體

含量成正比，因此，通過測量激光強度衰減信息就可以獲得被測氣體的濃度。水汽對光的吸收非常強，吸收波長為1.3～1.4μm，檢測靈敏度高，

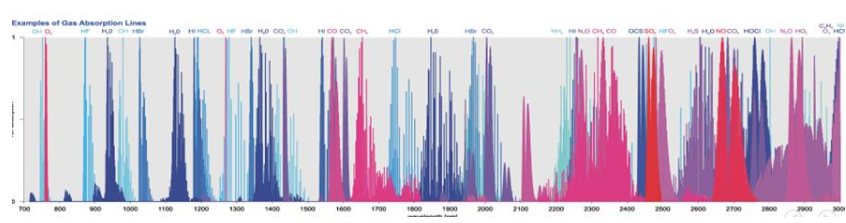

測量下限低，可達1PPmv（約-76℃的露點），光譜如下圖深藍譜線：

優勢特點：
?  本質安全設計，前端測量探頭采用全光學結構設計，沒有電火花產生。電加熱型除外；
?  高耐腐蝕性，針對測量氣體中存在的腐蝕性氣體，有很強的耐受性，不影響測量壽命；
?  高溫、高壓耐受性強，采樣探頭采用特殊材質，高強度緊湊設計，耐高溫可達到250℃，耐壓1MPa；
?  高濕、抗冷凝水設計，當探頭上落下液態水或者生成冷凝水時，仍能保持正常測量；
?  探頭濕法清理，當測量探頭被粉塵或者焦油水溶膠糊住時，可以采用無水酒精清洗；
?  準確度基點無漂移，采用TDLAS激光技術，不存在準確度基點漂移，無需經常校準；
?  飽和后無需處理，采用TDLAS激光技術的濕度測量，飽和后無需任何處理，仍能保持正常測量；
?  響應速度非常快，滿足高速、快捷響應工況要求；
?  使用壽命長，在達到超低排放標準情況下，一次性正常使用壽命可達2年以上；
技術參數：

露點范圍	-40 ～ +75℃
露點精度	±0.5℃
露點重復性	±0.3℃
濕度范圍	0 ～ 60％VOL
濕度精度	±3％VOL
相對濕度	0 ～ 100％ RH
相對濕度精度	±0.5％ RH
溫度范圍	-20 ～ +450℃
溫度精度	±0.2℃
顯       示	LCD液晶顯示；露點、濕度VOL、絕對濕度PPMV、相對濕度、溫度等可選
采樣方式	探入式
樣氣壓力	-0.2 ～ 3bar
樣氣流速	1 ～ 20m/s
樣氣管路	316L不銹鋼，電拋光
傳感器座螺紋	0.750-16UNF-2A或根據需要訂制
采樣池連接	Swagelok 6mm or 1/4”卡套連接
隔爆類型	可選
工作溫度	表頭：-20 ～ +50℃；探頭：-60 ～ +250℃
儲存溫度	-20 ～ +50℃
環境濕度	90％RH max，無結露
連 接 器	FC/APC（光纖接頭）
通 訊 口	RS-485
輸      出	4 ～ 20mA
電      源	DC 24V或AC 220V
功      耗	約35W
